蝶阀和闸阀

阀门是任何流体控制系统的重要组成部分,可以精确调节流体流量和压力。在市场上提供的各种类型的阀门中,蝶阀和闸阀是针对不同工业应用的两种流行选择。虽然这两种阀门的工作原理都是通过调节阀门位置来控制流体流量,但它们在设计、结构和性能特征方面存在显着差异。了解蝶阀和闸阀之间的主要区别对于为特定应用选择最合适的阀门类型至关重要。在本文中,我们将探讨这两种阀门类型的独特特征,深入了解它们的优点和局限性,并帮助读者在设计或维护流体控制系统时做出明智的决策。.蝶阀和闸阀

一、简介

A. 了解阀门差异的重要性

在设计或维护流体控制系统时,了解蝶阀和闸阀之间的差异至关重要。为应用选择正确的阀门类型可以显着影响系统的性能、效率和寿命。对阀门差异的透彻了解使工程师和操作员能够做出明智的决策,优化流体控制过程并最大限度地降低操作风险。例如,为需要严格关闭功能的应用选择蝶阀可能会导致泄漏和效率低下,而为高流量应用选择闸阀可能会导致气蚀和压降。通过认识每种阀门类型的优点和局限性并评估其应用的具体要求,行业专业人士可以确保可靠和安全的操作,降低维护成本,并最大限度地提高操作的成功率。

B、蝶阀和闸阀简单概述

蝶阀和闸阀是流体控制系统中使用的两种常见阀门类型。蝶阀设计有一个绕轴旋转的圆盘来控制流体流量。当圆盘垂直于流动方向旋转时,它会阻止流体通过,而平行于流动方向旋转圆盘则允许流体通过。蝶阀通常用于低压应用,其紧凑的设计使其可以在狭小的空间中使用。

另一方面,闸阀是线性运动阀门,使用楔形闸门来控制流体流动。闸门降低到流动路径中以减少流体流量,或从路径提升以允许流量增加。闸阀通常用于高压应用,设计用于全开或全关操作。它们提供卓越的关闭能力,但可能比蝶阀需要更多的安装空间。

蝶阀和闸阀

二. 蝶阀

一、设计与施工

蝶阀因其设计简单且易于使用而常用于工业管道系统。该阀门由一个围绕轴旋转的圆盘组成,以控制通过系统的流体流量。

阀体通常由铸铁或钢制成,设计用于承受高压和高温。阀瓣连接到穿过阀体中心的轴上。

为了控制流体的流动,圆盘通过手柄或致动器旋转。当阀瓣垂直于流体流动时,它会阻止流动并形成紧密密封。当阀瓣与流体流动方向平行转动时,阀门完全打开并允许最大流量。

阀门的阀瓣可以衬有橡胶或聚四氟乙烯等材料,以提高密封性并防止腐蚀。该阀门还可能包括法兰,以便于安装到管道系统中。

总体而言,蝶阀的设计和结构使其成为工业应用中控制流体流量的可靠且经济高效的选择。

二、性能特点

蝶阀具有一系列性能特征,使其成为许多工业应用的热门选择。蝶阀的一些关键性能特征包括:

  1. 操作快速简便:蝶阀的设计目的是通过简单地旋转手柄或执行器四分之一圈即可轻松操作。这种快速操作使其成为需要快速响应的应用的理想选择。
  2. 良好的流量控制:蝶阀提供良好的流量控制,并且阀门上的压降较低。这意味着它们非常适合需要精确控制流量的应用。
  3. 维护成本低:蝶阀的活动部件很少,因此易于维护和修理。它们的使用寿命也很长,几乎不需要维护。
  4. 经济高效:蝶阀通常比其他类型的阀门便宜,这使得它们成为许多应用的经济高效的选择。
  5. 耐高压和高温能力:蝶阀能够承受高压和高温,适合在恶劣环境中使用。
  6. 多功能性:蝶阀可用于多种应用,包括水处理、化学加工以及石油和天然气生产。

总体而言,蝶阀具有多种性能特征,使其成为工业应用中控制流体流量的可靠且多功能的选择。

C. 优点和局限性

蝶阀具有多种优点和局限性,在为工业应用选择蝶阀时必须考虑这些优点和局限性。

优点:

  1. 经济高效:蝶阀比其他类型的阀门便宜,使其成为许多应用的经济高效的选择。
  2. 轻巧紧凑:蝶阀重量轻且设计紧凑,易于安装和集成到管道系统中。
  3. 快速操作:只需将手柄或执行器简单旋转四分之一圈即可快速操作蝶阀,使其成为需要快速响应的应用的理想选择。
  4. 良好的流量控制:蝶阀提供良好的流量控制,阀门上的压降较低,这使得它们非常适合需要精确控制流量的应用。
  5. 维护成本低:蝶阀的活动部件很少,因此易于维护和修理。它们的使用寿命也很长,几乎不需要维护。

蝶阀和闸阀

限制:

  1. 有限的节流能力:由于其设计原因,蝶阀通常不用于需要精确节流的应用。
  2. 有限的温度和压力范围:虽然蝶阀可以处理高温和压力,但它们可能不适合极高或极低的温度应用。
  3. 密封能力有限:由于其设计原因,蝶阀在某些应用中可能无法提供紧密的密封。
  4. 有限的耐化学性:蝶阀中使用的材料可能并不适合所有化学应用。

总之,蝶阀对于许多工业应用来说是一种经济高效且用途广泛的选择,但在为特定用例选择蝶阀之前,应仔细考虑其设计限制。

三.闸阀

一、设计与施工

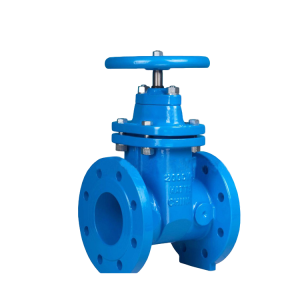

闸阀,也称为闸阀,通常在工业应用中用于控制通过管道系统的流体流动。该阀门由上下滑动的闸门或楔子组成,以控制流体的流动。

阀体通常由铸铁、钢或其他耐用材料制成,旨在承受高压和高温。阀体包含入口和出口,闸门位于这些端口之间。

阀门的闸板通常由金属或其他耐用材料(例如陶瓷或塑料)制成,并设计为紧密密封阀体以防止流体泄漏。闸门连接到穿过阀体的阀杆,并由手柄或执行器操作。

为了操作阀门,通过转动阀门手柄或执行器来提升或降低闸门。当闸板升起时,流体可以流过阀门。当闸门下降时,流体的流动被阻止。

阀体可能包含内部部件,例如密封件或填料,以提高阀门的密封性并防止流体泄漏。该阀门还可能包括法兰或螺纹端,以便于安装到管道系统中。

四.结论

蝶阀和闸阀都具有独特的优点和局限性,在为工业应用选择阀门时应仔细考虑这些优点和局限性。

蝶阀通常比闸阀更便宜、更轻且更紧凑。它们还具有快速操作、良好的流量控制和低维护要求。然而,蝶阀的节流能力、密封能力和耐化学性有限,这可能使其不适合某些应用。

蝶阀和闸阀

另一方面,闸阀比蝶阀具有更大的节流能力、更好的密封能力和更高的耐化学性。闸阀还可以比蝶阀承受更高的温度和压力。然而,它们通常比蝶阀更昂贵、更重并且需要更多的维护。

最终,蝶阀和闸阀之间的选择将取决于应用的具体需求。包括流体类型、压力、温度、流量等因素,并要求控制精度。仔细评估这些因素,并评估每种阀门类型的优点和局限性。将有助于确定哪种类型的阀门最适合给定的应用。
