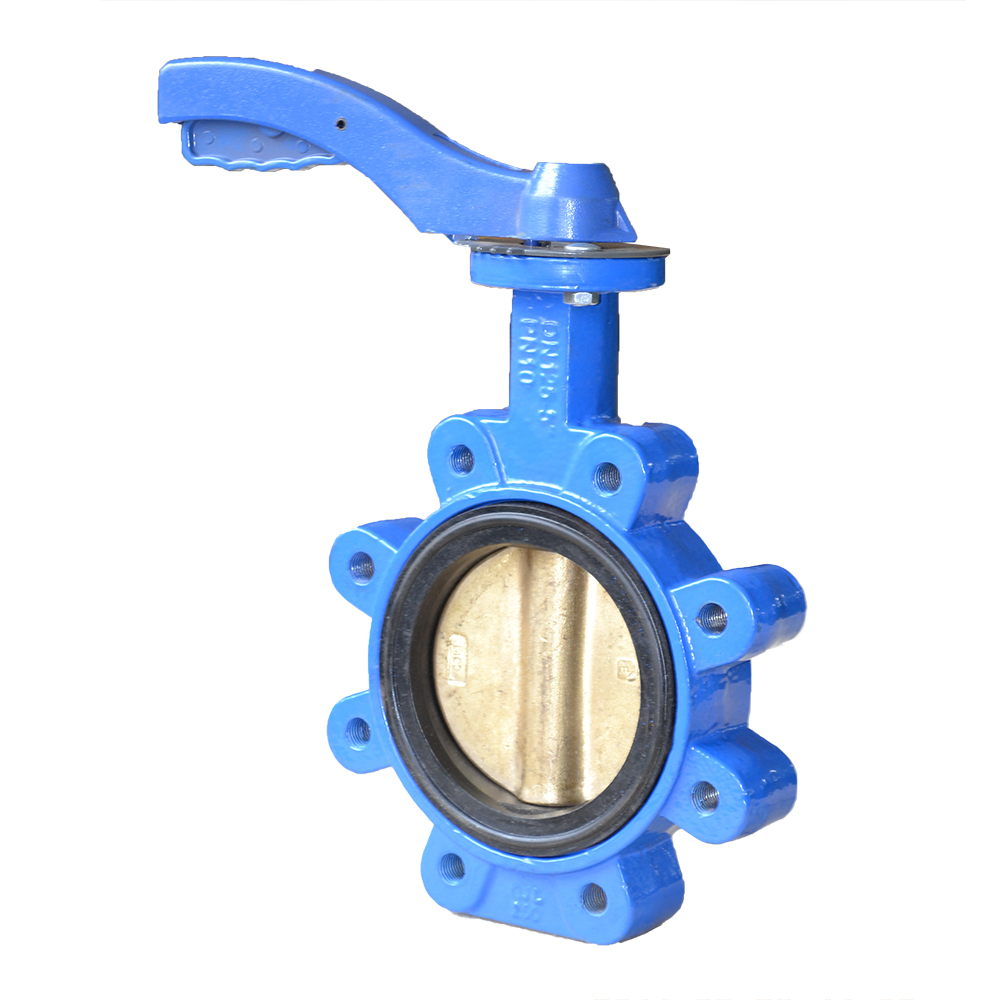

LT凸耳式蝶阀

公称通径:DN25~DN2000
阀体材质: 球墨铸铁、WCB、304、316、316L
阀板材质: 铸铁、尼龙、304、316、316L等
阀座材质: NBR、EPDM、PTFE等
连接方式: 凸耳式
法兰标准: GB、ANSI、JIS、DIN
压力等级: PN1.0MPa、PN1.6MPa
气动执行器: 双作用、单作用常闭、单作用常开
气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮等
电动执行器:开关型、调节型

分类:

描述

公称通径:DN25~DN2000
阀体材质: 球墨铸铁、WCB、304、316、316L
阀板材质: 铸铁、尼龙、304、316、316L等
阀座材质: NBR、EPDM、PTFE等
连接方式: 对夹式
法兰标准: GB、ANSI、JIS、DIN
压力等级: PN1.0MPa、PN1.6MPa
气动执行器: 双作用、单作用常闭、单作用常开
气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮等
电动执行器:开关型、调节型

SIZE A B C D E F d G H J L WT(kg)
DN INCH
50 2″ 126 78 13.5 117 9 50 8 70 31 34 43 2.8
65 2 1/2″ 134 84 13.5 131 9 50 8 70 45 36 46 3.7
80 3″ 138 92 13.5 176 9 50 8 70 64 36 46 5.1
100 4″ 167 114 13.5 206 11 70 10 90 91 40 52 6.9
125 5″ 180 129 17.5 236 14 70 10 90 110 44 56 9.3
150 6″ 203 144 17.5 258 14 70 10 90 146 44 56 10.5
200 8″ 228 179 24.5 321 17 102 12 125 193 50 60 17.4
250 10″ 266 216 25 395 22 102 12 125 241 57 68 28.1
300 12″ 291 247 25 461 22 102 12 125 292 66 78 40
350 14″ 332 273 30 511 27 125 14 150 329 62 78 55
400 16″ 363 317 30 580 27 125 14 150 376 84 102 85
450 18″ 397 348 39 630 36 140 18 175 425 94 114 114
500 20″ 425 393 39 700 36 140 18 175 475 110 127 144
600 24″ 498 453 49 823 46 165 22 210 573 120 154 227
700 28″ 626 531 90 928 63.1 254 18 300 674 54 165 342
750 30″ 660 564 90 984 63.1 254 18 300 727 54 165 400
800 32″ 666 601 90 1061 63.1 254 18 300 771 60 190 485
900 36″ 722 660 110 1170 74.7 254 18 300 839 60 203 605
1000 40″ 806 728 120 1290 83.7 298 22 350 939 60 216 776
1100 44″ 826 771 140 1404 94.7 298 22 350 1036 50 255 985
1200 48″ 941 874 150 1511 104.7 298 22 350 1137 62 276 1190
1400 56″ 1000 940 175 1685 139.9 356 32 415 1351 62 279 1380
1600 64″ 1155 1085 195 1930 160 356 32 415 1548 65 318 2054
1800 72″ 1200 1170 195 2170 174.5 406 39 475 1703 70 356 3075
2000 80″ 1363 1360 245 2345 199 406 39 475 1938 75 406 4500
