描述

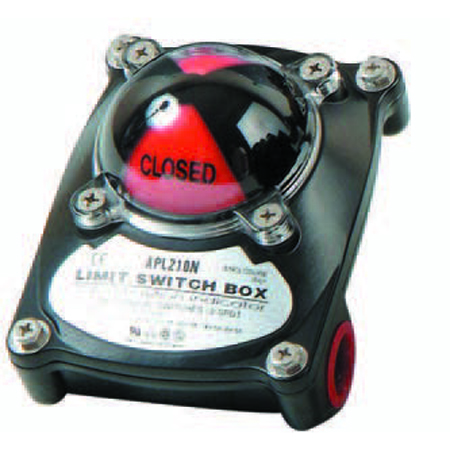

APL-210N限位开关简介
APL-210N气动阀门限位开关回讯器主要气动蝶阀,气动球阀开关位置反馈。能将开到位,关到位的信号反馈成无源触点信号,并在回讯器外壳上显示OPEN与CLOSE标识,符合NAMUR标准。
APL-210N限位开关参数
-防护等级:IP67/NEMA4&4(标准) IP68选项
-外壳设计坚固紧凑
-开关位置可由指示器显示
-双线接口:双1/2NPT管接口
-接线端子:8点
-微动开关:2×SPDT(标准),选项:3×SPDT\4×SPDT\2×SPST\
2×DPDT\2×SPDT+0-1k\2×DPDT+4-20mA
感应开关:AUTONICS\P+F
-防脱螺栓
-安装方便,不锈钢主轴及安装支架符合NAMUR标准
APL-210N限位开关特点
● 坚固漂亮的设计
● 压铸铝合金壳体,粉末涂层
● 开关位置可由指示器清楚辩识
● 快速装置凸轮,可调节凸轮通过花键和弹簧安装
● 开关凸轮的位置不用工具即可进行快速调整
● 双线接口(APL-5N 弹簧式螺栓)
● 防脱螺栓
● 拆装时螺栓附在上盖上不会脱落
● APL-5N 弹簧式螺栓
● 安装方便,不锈钢主轴连接部分及安装支架
● 均符合NAMUR标准

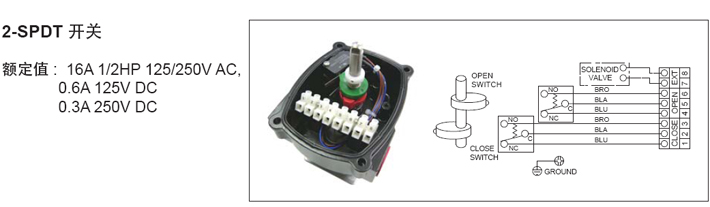

APL-210N限位开关接线图

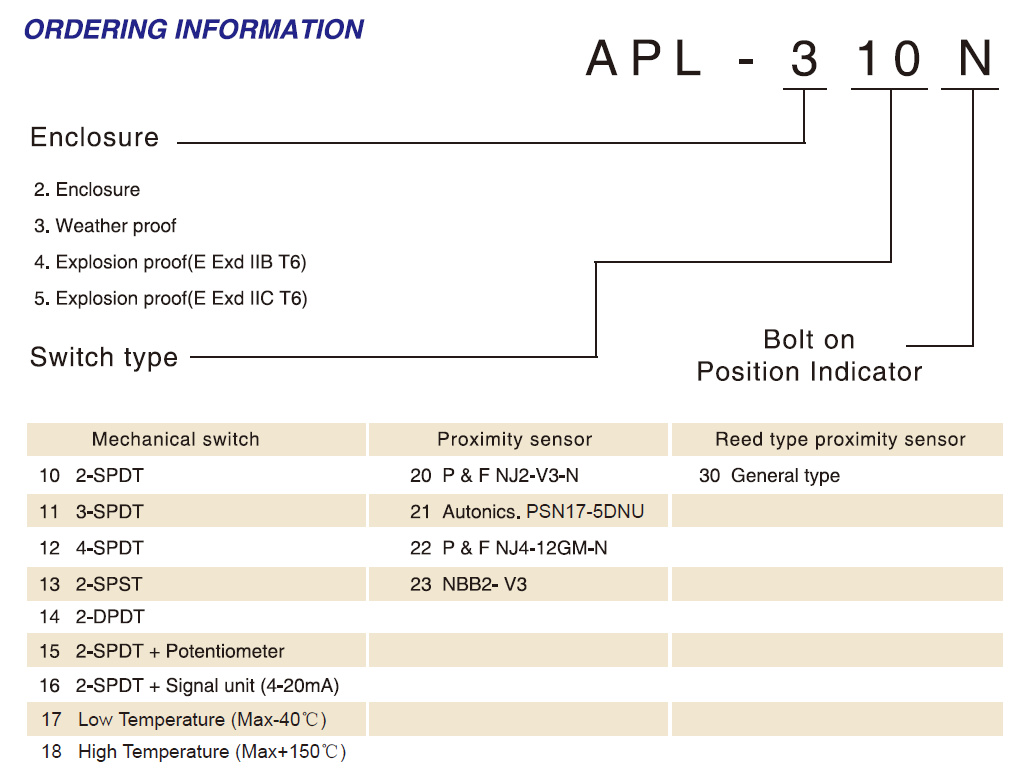

限位开关型号解析
