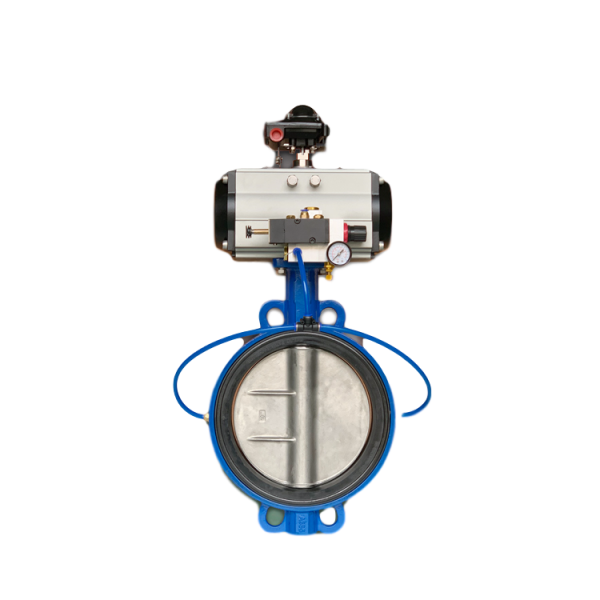

气动膨胀蝶阀 气动充气蝶阀

公称通径:DN40-DN1000
阀体材质:球墨铸铁、304、316
连接方式:对夹式、法兰式、凸耳对夹式
压力等级:PN1.0MPa、PN1.6MPa
结构形式:中线结构

分类:

描述

阀  体

公称通径:DN40-DN1000
阀体材质:球墨铸铁、304、316
连接方式:对夹式、法兰式、凸耳对夹式
压力等级:PN1.0MPa、PN1.6MPa
结构形式:中线结构

阀内组件
阀座密封:EPDM:-30℃~120℃
NBR :-30℃~80℃
PTFE:-30℃~140℃
VITON:-30℃~150℃

阀板材质:球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507
阀杆材质:不锈钢410、304
适用介质:水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

设计制造标准
设计制造:GB/T12238-2008
连接标准:JB/T 79.1-1994
结构长度:GB/T12221-2005
压力试验:GB/T13927-2008

气动执行器
双作用:        通气开、通气关,气源故障保持当前位置
单作用气开式:  通气开、断气关,气源故障关闭
单作用气关式:  通气关、断气开,气源故障打开
可选附件:      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀、电气部分可以选防爆

蝶阀关闭,阀座未密封



蝶阀关闭,阀座充气 并密封



阀座失气,阀板打开
