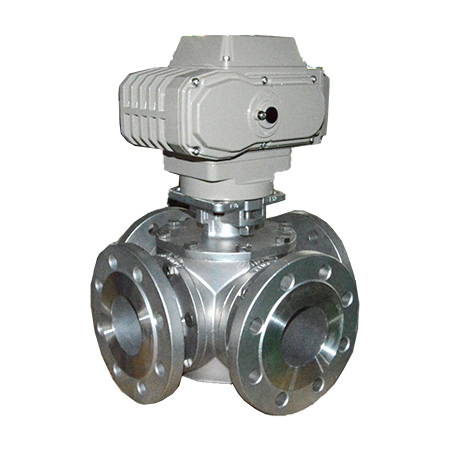

电动四通球阀 双L型换向阀

阀体材质:WCB、304、316、316L等
阀芯材质:WCB、304、316、316L等
阀座材质: PTFE、PPL、硬密封等
连接方式:法兰式、螺纹、卡箍等
法兰标准: GB、ANSI、DIN、JIS
压力等级:PN10~PN64
结构形式:四通双L型
电动执行器: 开关型、调节型、防爆型

分类:

描述

● 产品概述及用途
法兰式电动四通球阀的球体是双L结构的,利用电动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。(用户在订购时需先提供流向图),电动三通阀的密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电动执行机构,电动球阀分开关式和调节式两种控制方式,可以做防爆。法兰连接的管路能保持良好密封性能,便于维修更换,同时便于管路的封闭。电动四通球阀被广泛应用于石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭等行业。
● 特点与标准
※ 耐火、防静电设计
※ 止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
※ 阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
※ 阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
※ 由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
※ 下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
※ 阀杆防爆出装置
※ 阀球上设计有压力平衡孔
※ 双层阀杆填料与对压碟型弹片装置
● 主要性能参数

电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT5、调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15~DN300
公称压力 1.0MPa~PN6.4MPa
适用温度 -30~+45℃
连接方式 法兰式
法兰标准 GB、ANSI、DIN、JIS
阀体结构 四通双L
阀体材质 WCB、304、316、316L等
阀芯材质 304、316、316L等
阀座衬里 PTFE、PPL、硬密封等
适用介质 水、蒸汽、油、卫生医药机械、食品饮料机械、印染机械配套等

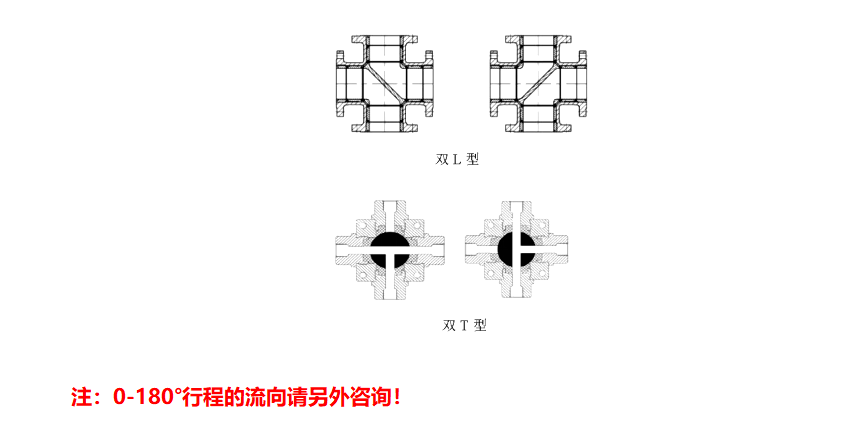

● 法兰式电动四通球阀流向图

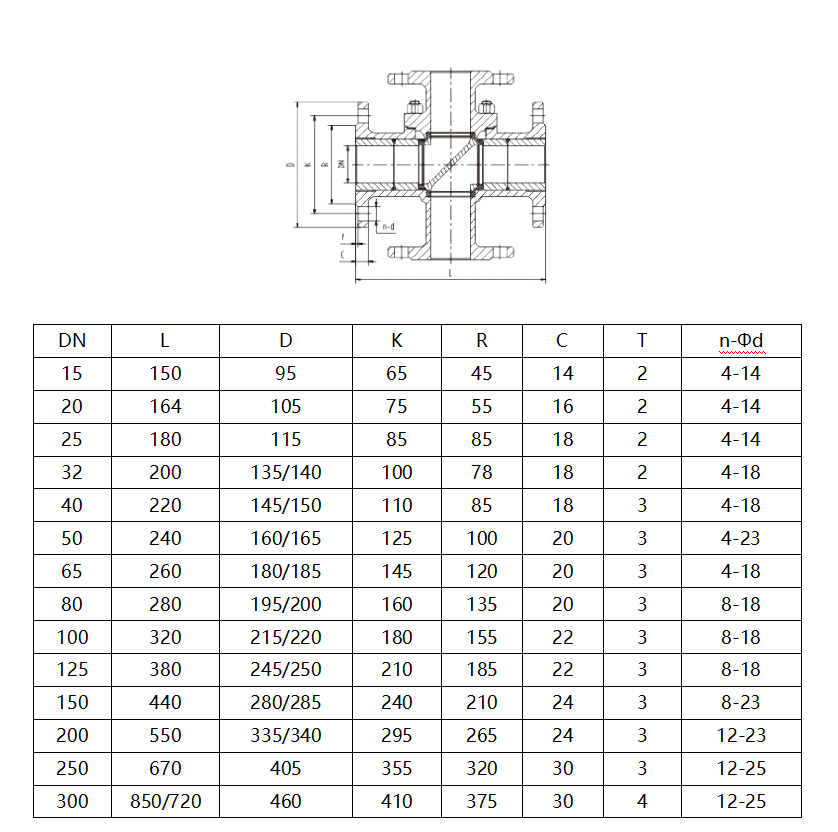

● 法兰式四通球阀尺寸图
