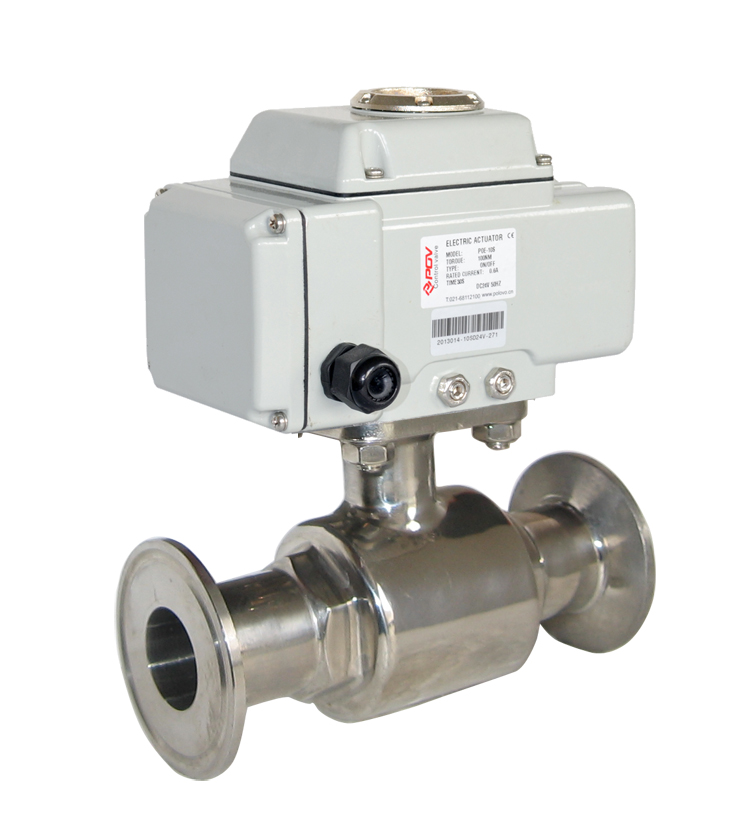

卫生级电动球阀

阀体材质:304、316、316L等
阀芯材质:304、316、316L等
阀座材质: PTFE、PPL等
连接方式:卡箍式、快装式
法兰标准: GB、ANSI、DIN、JIS
压力等级: PN10
结构形式:O型浮动球
电动执行器: 开关型、调节型、防爆型

分类:

描述

● 产品概述及用途

卫生级卡箍式电动球阀是一种转角为90°的角行程阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电动执行机构,可以做防爆。电动球阀分开关式和调节式两种控制方式。连接方式采用卡箍式,连接的管路能保持良好密封性能,便于维修更换,同时便于管路的封闭。卫生级卡箍式电动球阀被广泛应用于食品、卫生、医药等行业。

● 特点与标准

※ 流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小
※ 止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
※ 阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
※ 孔径大小与管道一致,不产生沉淀物
※ 流道内壁240Grit抛光,保证流道畅通无阻
※ 采用全包的PTFE密封没有死角,易清洗
※ 双层阀杆填料与对压碟型弹片装置

● 主要性能参数

电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT5、调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 Φ 20-Φ 102
公称压力 1.0MPa
适用温度 -30~+250℃
连接方式 卡箍式、快装式
法兰标准 GB、ANSI、DIN、JIS
阀体结构 O型浮动球
阀体材质 304、316、316L等
阀芯材质 304、316、316L等
阀座衬里 PTFE、PPL等
适用介质 水、蒸汽、油、卫生医药机械、食品饮料机械配套等

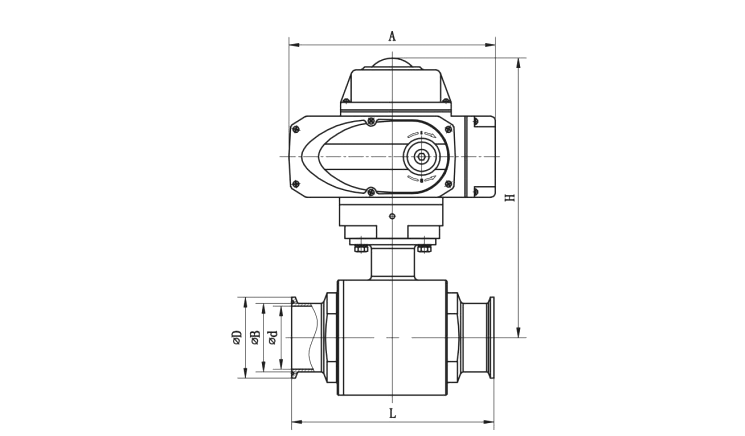

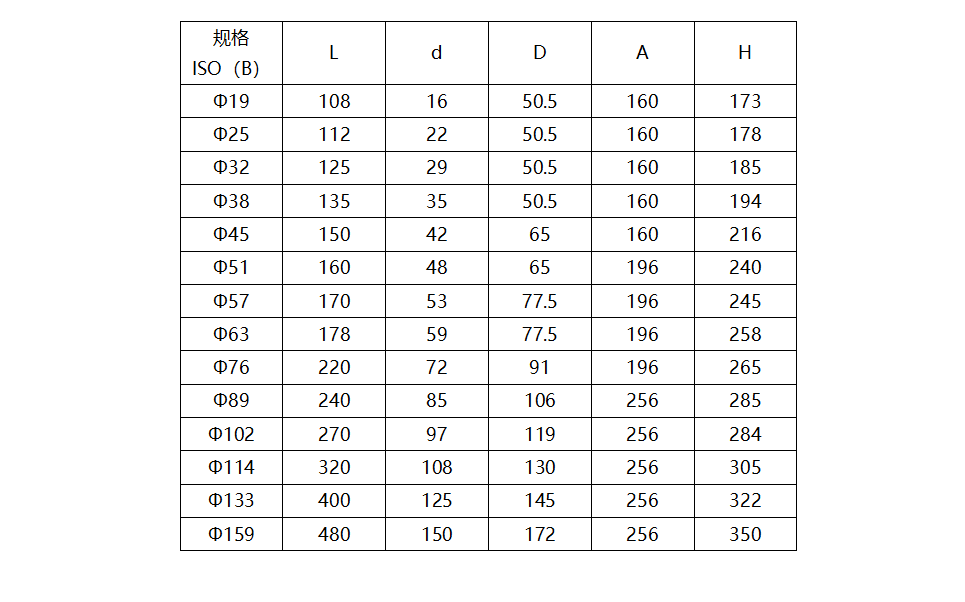

● 卫生级电动球阀尺寸图
