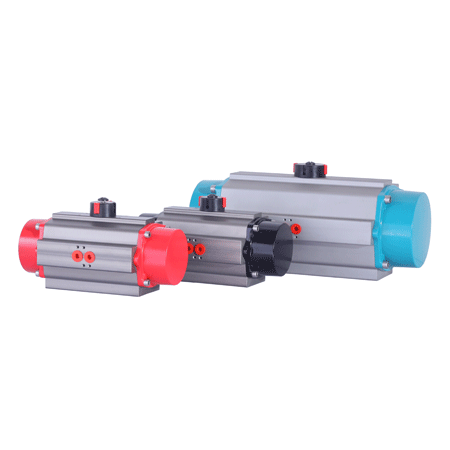

气动执行器 与90度旋转球阀 蝶阀配套使用

扭矩范围: 10-10000NM
行程范围: 0-90度
防护等级: IP67
控制方式: 双作用、单作用常闭、单作用常开
结构方式: 齿轮齿条活塞式
可配阀门: 蝶阀、球阀、风阀
表面处理: 硬质氧极阳化
可配附件: 电磁阀、空气过滤减压阀、回讯器、手轮、电气定位器

分类:

描述

产品概述
气动执行器用于驱动阀门打开和关闭或调整,也被称为气动头,气动执行机构,但一般流行称为气动头。该执行机构和气动执行器的调节机构是统一的,以及气动执行器的执行机构是薄膜型,活塞型,拨叉类型和齿轮齿条式。活塞行程长度,适合的一个较大的推力的场合的要求;而薄膜型行程较小,只能直接驱动阀杆。叉式气动执行器具有扭矩大,占用空间小,更与阀的扭矩曲线线路的特点,但它不是很美观。齿轮齿条式气动执行器具有结构简单,运行稳定可靠,安全防爆等特点,广泛应用于电厂,化工,炼油等优点。

工作原理
当压缩空气进入气动执行器,气体推动双活塞头侧直线运动的端部,齿条活塞从动转轴齿轮逆时针旋转90度时,阀被打开。此时,在气动阀两端的气体用另一个管管的喷嘴排出。相反的,当从B关雎压缩空气的两端进入气动执行器,气体被用来驱动双插头连接到直线运动的中间和齿条活塞从动旋转90度齿轮顺时针轴转动时,阀门关闭。在这一点上的气体与所述的喷嘴排出的气动致动器的中间。以上是标准类型的传输原理。根据用户的需求,气动致动器可以是设备插入标准型的传动原理,即,用于阀门的开口顺时针轴旋转的选举,逆时针旋转以关闭阀。单作用(弹簧复位式)气动执行器一种空气入口喷嘴,B喷嘴的排气口(B喷管应安装消声器)。的喷嘴入口打开阀门,切断燃气阀由弹簧力关闭。

气动执行器的双作用
双作用气动执行器工作原理,单作用带弹簧复气动执行器工作原理,气动阀门的工作方式都是以靠气动执行器压缩空气带动阀门而工作的。

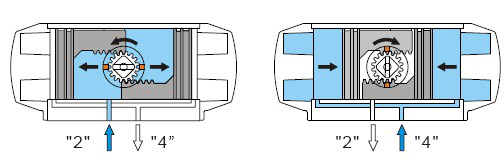

双作用气动执行器工作原理

当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)

气动执行器的单作用

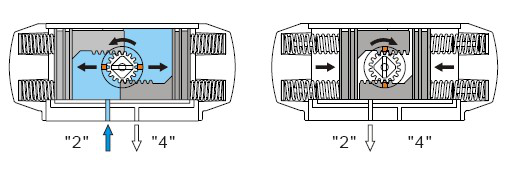

单作用带弹簧复气动执行器工作原理

当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活 塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排 出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)

气动执行器配件
气动执行器配件分为普通型和防爆型
普通配件有单控电磁阀,双控电磁阀,限位开关,气源处理
防爆配件包括一个单一的控制电磁阀,双控电磁阀,防爆限位行程开关,以及防爆调整定位。

与电动执行器比较
在技术性能方面,气动执行器的优点主要包括以下4个方面:
(1)大的负荷,可适应高扭矩输出的应用程序。
(2)动作速度快,反应快。
(3)工作环境好,尤其是在易燃,易爆,多尘,强磁场,辐射,振动等恶劣的工作环境,比液压,电子,电气控制更加优越。

优势
1,接受连续的气体信号,输出线性位移(加电/气转换装置,也可以接受的连续电信号),以及一些与摇臂,输出角位移。
2,有正面和负面影响。
3,移动速度大,但是当负载增加时,速度将是缓慢的。
4,输出力和操作压力。
5,可靠性高,但气体供给阀的中断后不能保持(加一个阀可以保持)。
6,不便实现分段控制和程序控制。
7,维护简单,良好的环境适应性。
8,输出功率是大的。
9,具有防爆功能。

标准技术参数

指示器 NAMUR标准指示器,便于安装限位开关、定位器等阀门附件
输出轴 镀镍合金钢、高精度一体式输出轴符合NAMUR、ISO5211、DIN3337标准。
缸体 ASTM6005压铸铝合金缸体,采用硬质氧化
端盖 压铸铝合金表面金属粉末喷涂各种颜色
活塞 双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理,安装位置对称、运作迅速、使用寿命长,简单的颠倒活塞可以改变旋转方向。
行程调节 两位独立的行程调节螺钉可以进行方便、精确±5°的调节开、关位置。
弹簧 高性能弹簧采用优质材料、涂层处理,预压装配。简单的拆卸单作用执行器,通过改变弹簧数量满足不同的力矩输出范围。
轴承 轴承、导板:采用低摩擦、长寿命复合材料,避免了金属与金属的直接接触,维修更换简单方便。
密封件 常温使用丁晴橡胶。高温或低温采用氟橡胶或硅橡胶
控制方式 双作用、单作用
可配附件 换向电磁阀、限位开关回讯器、电气定位器、手轮机构

双作用执行器输出扭矩值N.M

型号 缸径 输入气源压力
3bar 4bar 5bar 6bar 7bar 8bar
POADA20 45 9.7 13 16 20 23 26
POADA40 60 20.3 27 34 41 47 54
POADA80 80 39 51 64 77 90 103
POADA130 90 59 79 99 118 138 157
POADA200 105 88 117 146 175 205 234
POADA300 120 145 194 242 291 339 388
POADA500 140 217 289 361 433 505 577
POADA850 160 359 479 598 718 837 957
POADA1200 180 519 692 865 1038 1211 1384
POADA1750 210 707 942 1178 1413 1649 1884
POADA2100 245 1086 1448 1810 2172 2534 2896
POADA2500 300 1730 2307 2884 3461 4038 4614
POADA4000 340 2408 3210 4013 4816 5618 6421

气动执行器耗气量及重量

型号 缸径 耗气量(升) 打开时间(秒) 关闭时间(秒) 重量(KG)
打开 关闭 双作用 单作用 双作用 单作用 双作用 单作用
PO20 45 0.12 0.16 0.2 0.3 0.3 0.3 1.38 1.45
PO40 60 0.21 0.23 0.3 0.3 0.3 0.4 2.03 2.05
PO80 80 0.43 0.47 0.4 0.5 0.5 0.6 3.13 3.6
PO130 90 0.64 0.73 0.5 0.7 0.6 0.9 4.6 5.22
PO200 105 0.95 0.88 0.7 0.9 0.8 1.1 6.77 6.85
PO300 120 1.6 1.4 0.9 1.2 1.1 1.4 8.9 10.11
PO500 140 2.5 2.2 1.2 1.5 1.4 1.8 13.25 15.55
PO850 160 3.7 3.2 1.5 1.8 1.7 2.1 20.14 24
PO1200 180 5.9 5.4 2.0 2.4 2.2 2.8 30.1 35.4
PO1750 210 7.5 7.5 2.9 3.5 3.3 4.4 46.8 54.9
PO2500 300 17 24 5.0 5.0 5.6 6.5 97 112
PO4000 340 22 35 6.0 6.8 6.8 7.8 156 178

气动执行器可选附件

产品名称 作用
电气定位器 气动调节阀重要附件,输入4-20mA信号控制阀门开度大小
输入信号 4-20mA DC
阻抗 250±15ohm
输入压力 1.4~8kgfm2
行程范围 0-90。
防护等级 IP66
气源接口 PT(NPT) 1/4
电源接口 G1/2
可选项 可选防爆型 EX d II BT4 Optional explosion-proof type:  EX d II BT4输出信号:4-20mA 阀位反馈
二位五通电磁阀、二位三通电磁阀 用于气动阀门“开启”或“关闭”的电控操作,起切换气源作用。
电压 DC24V、AC220V、AC380V 50HZ;其它电压频率可定制
功耗 AC 启动功率6VA,稳定功率4.3VADC 启动功度3W,稳定功率2.6W
防护等级 IP65
安装方式 板式,直接贴在气动执行器
电气接口 PG9连接
工作方式 连续工作
可选项 可选防爆型,防爆等级EXm II BT4
回讯器限位开关 回讯器限位开关盒反馈气动阀门开关位置信号装置
防护等级 IP67
外壳材质 压铸铝合金
接口尺寸 双1/2寸NPT
限位开关 2×SPDT(标淮)可选:3×SPDT、4×SPDT、0~1KΩ、4-20Ma
可选项 可选防爆型 防爆等级EXd II BT4、EXd II CT6可选磁感应接近式限位开关:P+F、Autonics
空气过滤减压阀 空气过滤减压阀对气源过滤、稳压。使气动阀门得到洁净稳定的气源
材质 有机玻璃、压铸铝
调压范围 0.05~1.0MPa
滤芯精度 有机玻璃:40微米;铝合金:5微米
接口尺寸 G1/4
手轮机构 适用于没有气源场合的情况,起到手动操作的功能
材质 压铸铝合金
接口 符合ISO5211标准,与执行器、阀门直接安装
