铝青铜气动蝶阀 过海水 海洋钻井平台 海工船用阀

阀体材质: 球墨铸铁、WCB、304、316、316L等
阀板材质: 铝青铜、304、316、316L等
阀座材质: EPDM、NBR、PTFE等
连接方式: 对夹式、法兰式
法兰标准: GB、ANSI、JIS、DIN
压力等级: PN10、PN16
气动执行器: 双作用、单作用常闭、单作用常开
气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮等

分类:

描述

● 产品概述及用途

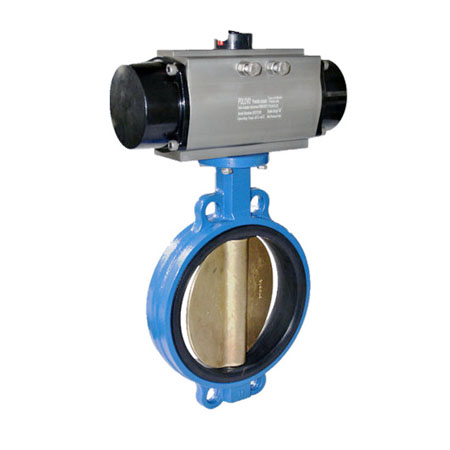

铝青铜气动蝶阀是由0-90度旋转型气动执行器和铝青铜中线蝶阀组成。气动蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。与电气定位器配套,输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

● 主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN40-800mm
公称压力 1.0MPa~1.6MPa
适用温度 -30~+120℃
连接方式 对夹式,法兰式
阀体结构 A型
阀体材质 球墨铸铁,尼龙涂层、铝青铜
阀板材质 球墨铸铁,尼龙涂层、铝青铜
阀座衬里 EPDM、NBR、PTFE
适用介质 水、液体、气体、油类、酸碱腐蚀性介质

● 铝青铜气动蝶阀尺寸图
