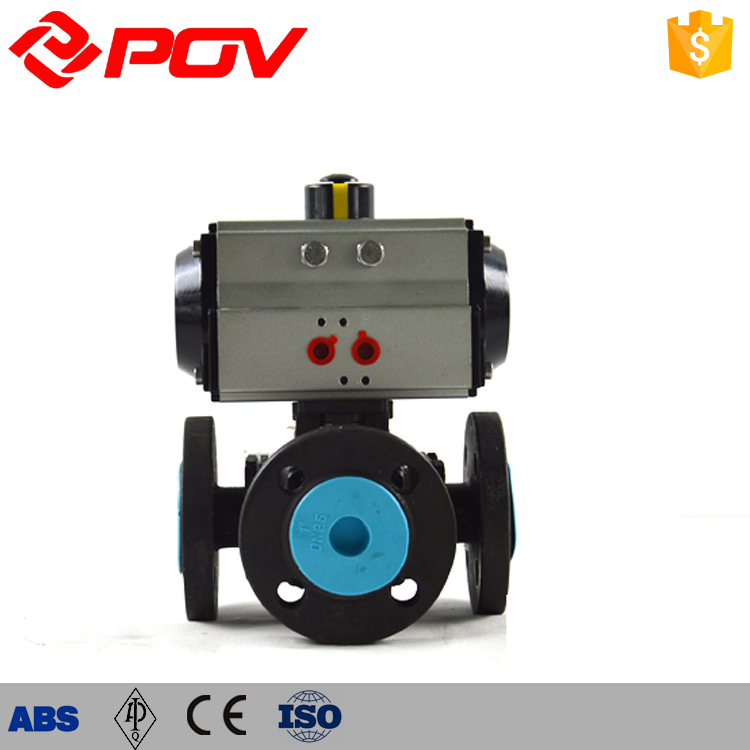

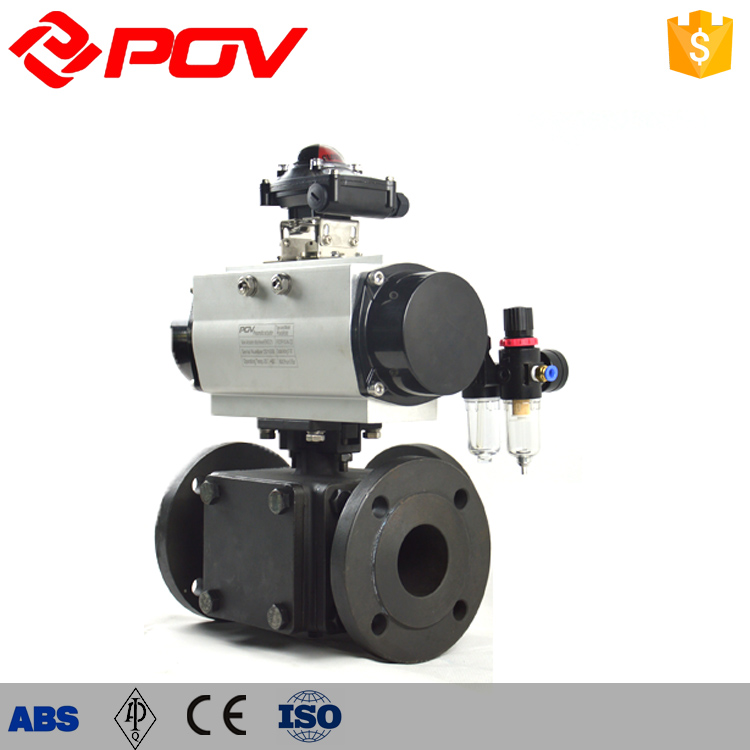

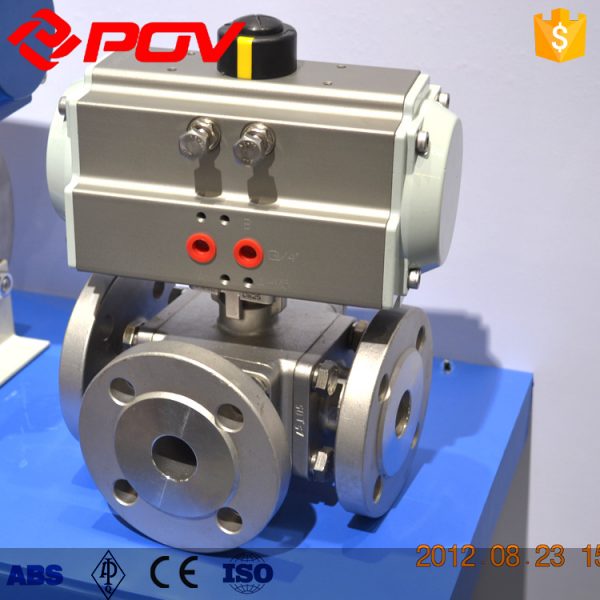

法兰式气动三通球阀

阀体材质:WCB、304、316、316L等
阀芯材质:WCB、304、316、316L等
阀座材质:PTFE、PPL、合金+STL
连接方式:法兰式 、卡箍式、焊接式、螺纹式
法兰标准:GB、ANSI、DIN、JIS
压力等级:PN16、PN25、PN40 、PN64等
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等

分类:

描述

● 产品概述及用途

法兰式气动三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

● 特点与标准

实心球芯,用料足。同等规格产品比同行重。
耐火,防静电处理,阀杆防爆出装置,保证系统安全。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
硅溶胶精密铸造阀体,结构紧密,尺寸精度高。外观精美。

● 主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15-400mm
公称压力 1.6MPa-6.4MPA
适用温度 -30℃~450℃
连接方式 法兰式,螺纹式,焊接式,卡箍快装式
阀体结构 三通L型、三通T型
阀体材质 WCB、304、316、316L等
阀板材质 WCB、304、316、316L等
阀座衬里 PTFE、PPL、硬密封等
适用介质 蒸汽、水液,气体等

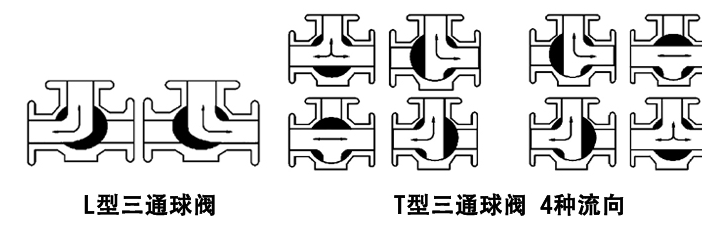

● 三通球阀流向图

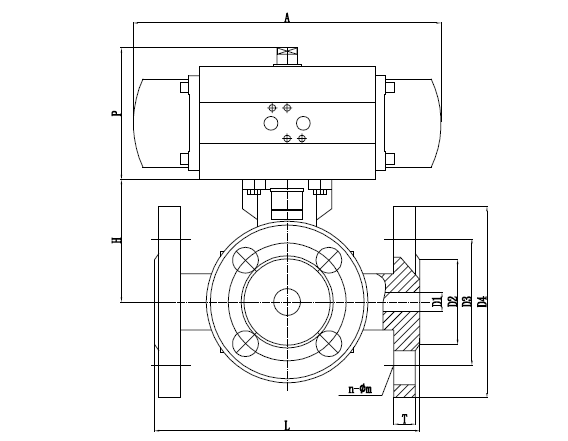

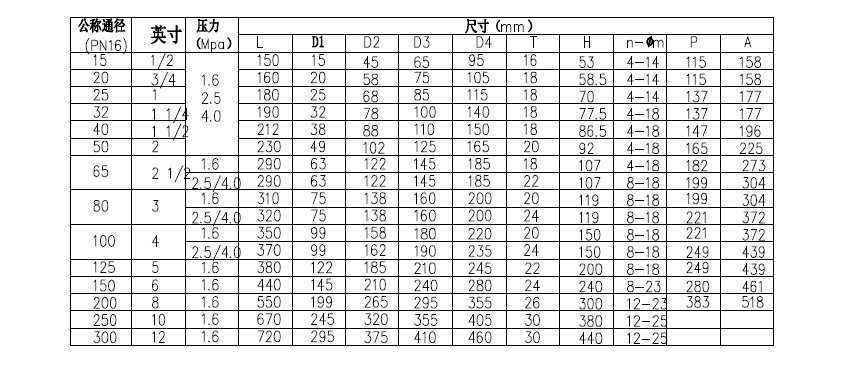

●  法兰式气动三通球阀尺寸图
