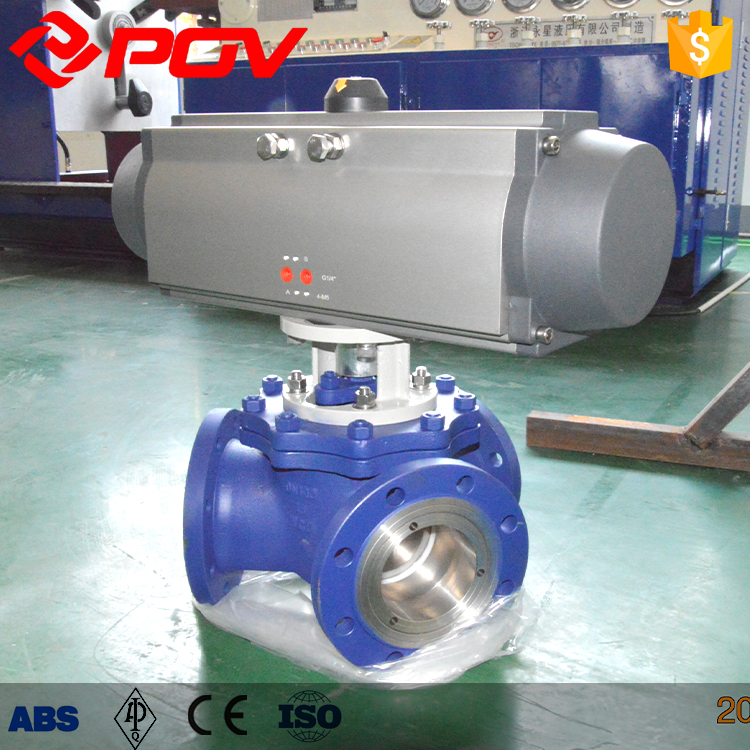

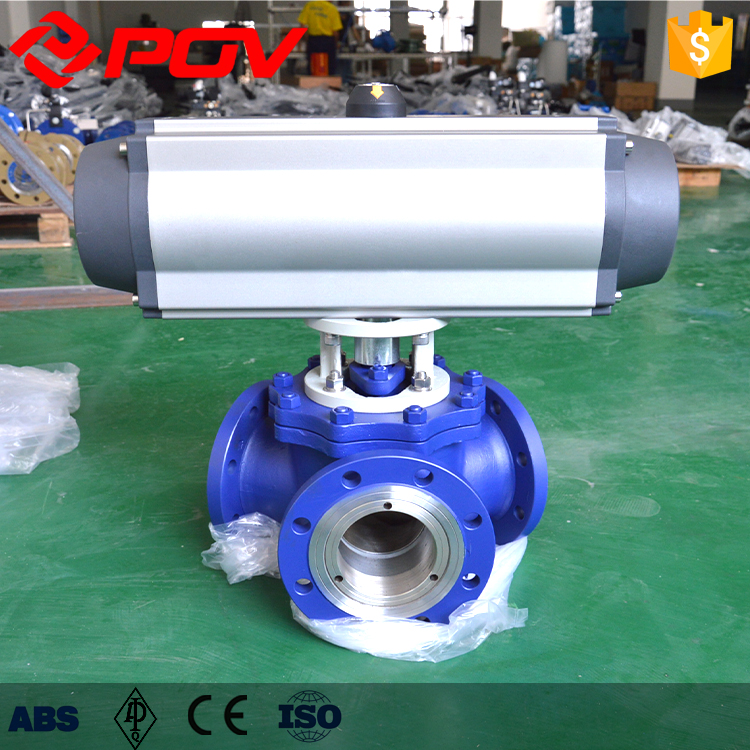

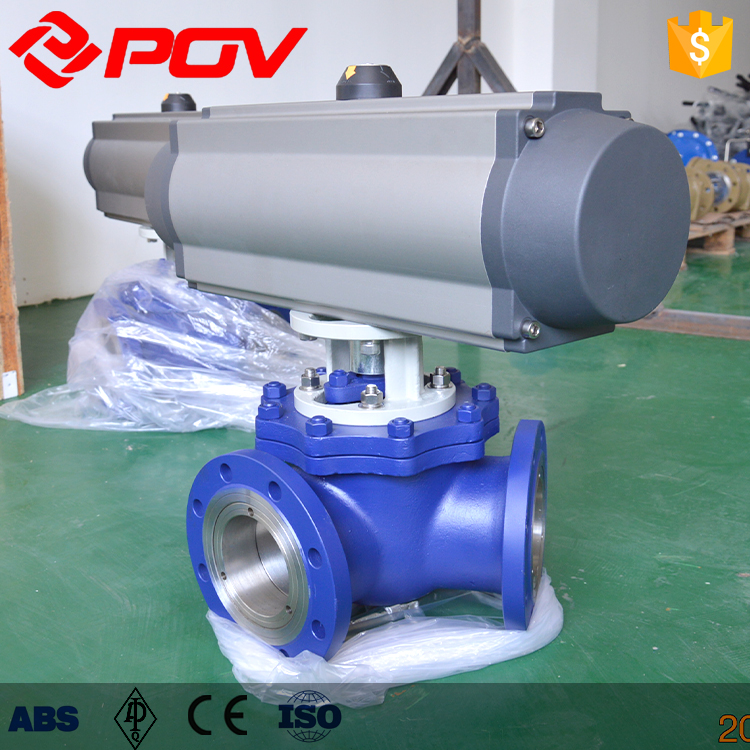

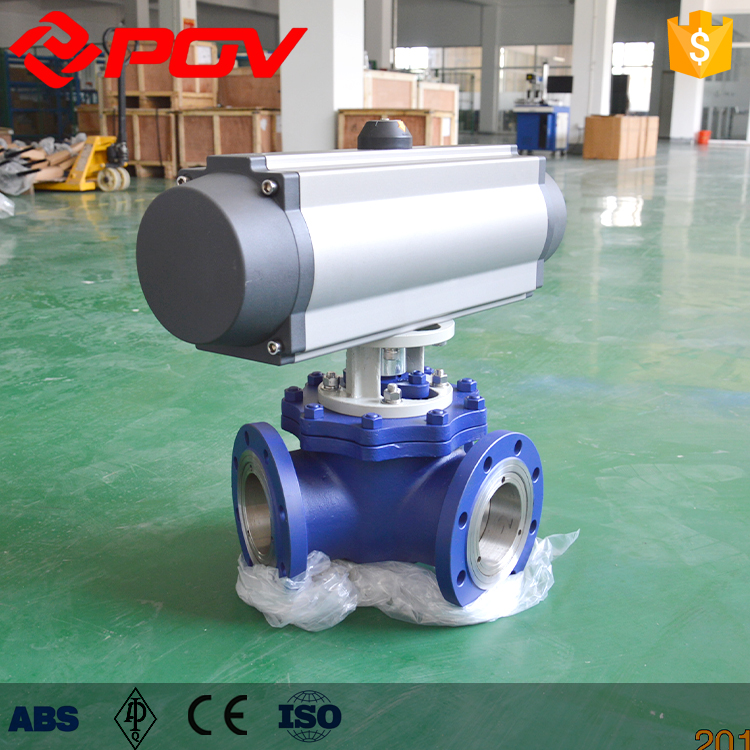

Y型气动三通阀 120°结构

阀体材质:WCB、304、316、316L等
阀芯材质:WCB、304、316、316L等
阀座材质:PTFE、PPL、合金+STL
连接方式:对夹式、法兰式
法兰标准:GB、ANSI、DIN、JIS
压力等级:PN16、PN25、PN40
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮

分类:

描述

● 产品概述及用途

气动三通球阀120°Y型三通球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。切换时介质无滞留。配电动执行器、气动执行器实现自动化控制。

● 主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN50-350mm
公称压力 1.6MPa-2.5MPA
适用温度 PTFE:-30~+180℃,硬密封
连接方式 法兰式
阀体结构 Y型120°、Y型135°、Y型45°
阀体材质 WCB、304、316、316L
阀板材质 WCB、304、316、316L
阀座衬里 PTFE、PPL、硬密封
适用介质 粉料

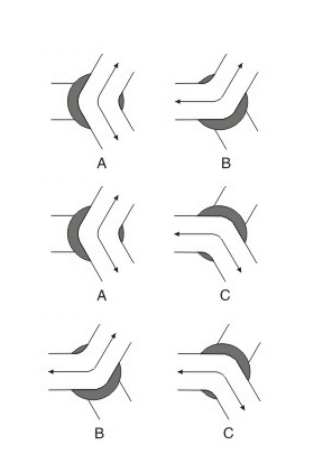

● Y型气动三通阀120°流向图

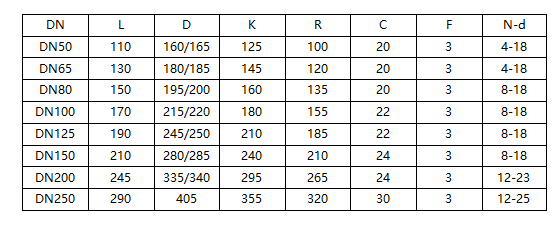

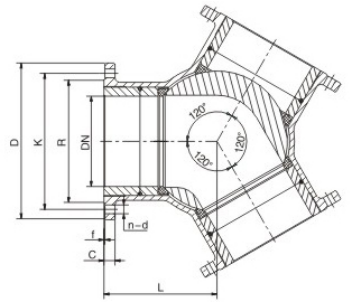

● Y型气动三通阀120°尺寸图
